魯禹空氣源熱泵為大連外國語大學3.3萬平米綜合樓和食堂提供清潔采暖制冷熱水服務

一、工程概況

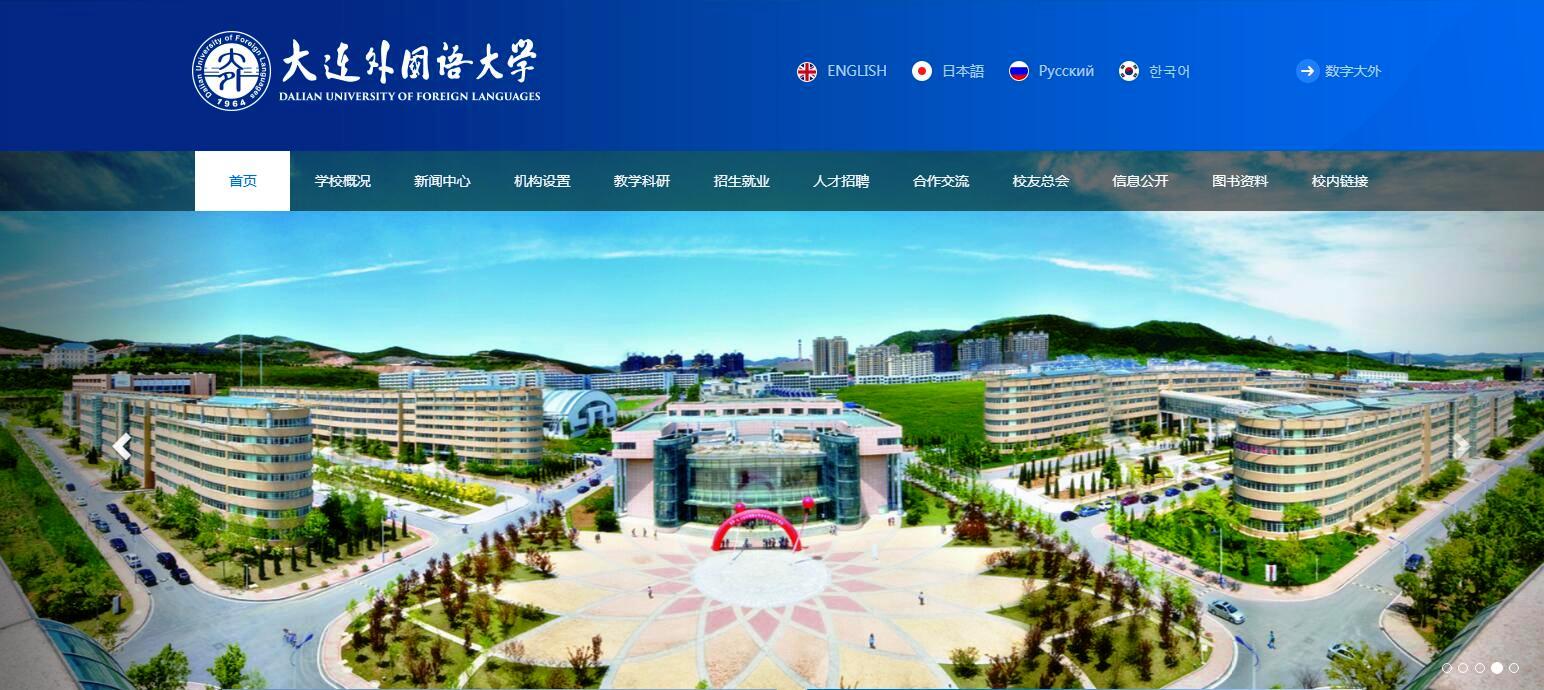

大連外國語大學(Dalian University of Foreign Languages)，坐落于中國遼寧省大連市，為遼寧省省屬高校。該項目共有兩座校內大樓，分別為1.7萬平米的馨和園綜合樓和1.6萬平米的百味園食堂大樓,需要設計低溫空氣源熱泵供暖與制冷系統滿足冬季散熱器供暖和夏季風機盤管制冷需求，并使遼寧省人民政府“遼政發【2018】31號”《遼寧省打贏藍天保衛戰三年行動方案（2018-2020年）的通知》得到了貫徹落實。

二、氣象參數

1、室外參數

旅順口區具有北溫帶季風氣候特征。四季分明，冬夏長、春秋短，日光充足，雨量適中。兼有大陸和海洋性氣候雙重特點。一年四季節氣變化較為明顯，空氣濕潤溫和，降水比較集中，季節特點相對分明，這里冬無嚴寒、夏無酷暑，基本呈現出“春早晚夏、秋先冬遲”的特征，年平均氣溫10℃左右，最高溫度27.5℃，最低溫度零下8.2℃，無霜期186天，年平均相對溫度66%左右，日照數可達2700小時。

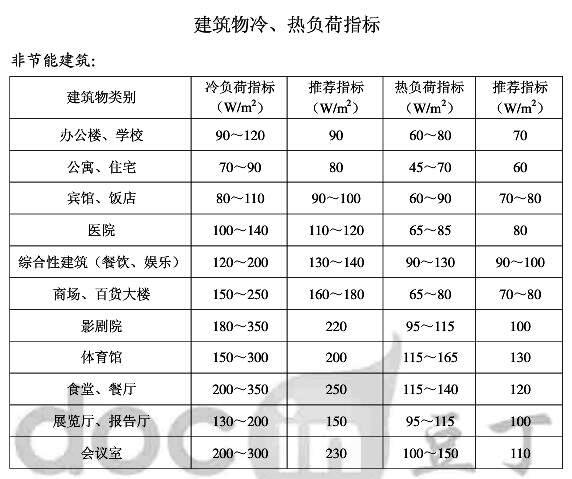

2、室內參考參數：《全國主要城市采暖期耗熱量指標和采暖設計熱負荷指標》

3、設計依據

(1).《建筑供暖通風與空氣調節設計規范》(GB50736-2012)

(2).《熱泵供熱系統設計、安裝及工程驗收技術規范》(GB/T8713-2002)

(3).《建筑給水排水及采暖工程施工質量驗收規范》(GB50242-2002)

(4).《空氣源熱泵采暖和熱水系統的設計與安裝》(GB/T15513-1995)

(5).《建筑給水排水設計規范》(GB/T50015-2003)

(6).《給水排水制圖標準》(GB/T50019-2003)

(7).《城市區域環境噪音標準》

(8).甲方提供的建筑圖紙以及對本工程的使用要求

三、低溫空氣源熱泵冷熱機組設備選型

根據用戶的需求，本系統制定采暖及制冷方案，即冬季暖氣片散熱供暖，夏季風機盤管冷風制冷。經計算并結合實際勘查，百味園食堂大樓選用14臺25P低溫空氣源熱泵機組，馨和園選用15臺低溫空氣源熱泵機組以滿足本項目建筑的冬季供熱及夏季制冷需求，并且能根據室內需求智能調節主機運行數量。

四、低溫空氣源熱泵機組簡介

1、低溫空氣源熱泵機組照片

2、產品性能參數

六、低溫空氣源熱泵采暖制冷系統特點

該機組采用整體式上下層結構設計，上層為單獨密閉式風腔，風壓均勻，換熱器利用率高，中部設有接水槽，避免冷凝水直接流到下層零部件中；壓縮機、水側換熱器等集成于機組下層，機腔內壁有蓋板防塵隔音，可有效降低整體噪音；機組為模塊式組合設計與獨特管路安裝設計，安裝靈活性高，可根據不同使用環境自由匹配組合。

壓縮機——采用國際知名品牌谷輪渦旋式超低溫熱泵專用壓縮機，并使用R410A環保冷媒，適應范圍更廣，保障機組在-25℃～45℃的環溫內安全穩定運行，結合噴氣增焓技術，出水溫度可達60℃，能有效提升低環境溫度下的制熱能力；主機腔上部封蓋，減少噪聲對用戶的影響，避免雨雪、樹葉、沙塵等進入。

蒸發器——空氣側換熱器采用V型超大蒸發器頂出風結構設計，吸收空氣熱量能力超強；風機采用高效率外轉子軸流電機，防水效果好，噪音低、性價比高，結合優質親水鋁箔散熱，風壓更均勻，保證充分換熱，有效提高換熱效率。

換熱器——水側換熱器采用高效換熱管制成，綜合了套管和殼管的優點，并采用圓柱形整體5公分厚發泡保溫技術，抗凍能力強，熱損失小。

膨脹閥——節流部件采用電子膨脹閥控制，其流量控制范圍大、反應靈敏、動作迅速、調節精細，能有效保障系統穩定高效運行。

控制器——采用微電腦控制，智能中央處理芯片，完善的多功能控制系統，可實現故障自我診斷、自動保護并報警、智能除霜、遠程控制等功能，配合人性化操作界面，操作簡單、方便、安全。

本產品適合廣泛應用在寒冷地區的住宅小區、辦公樓、學校、酒店、醫院、商場、工廠等大中型建筑的集中供暖或分棟供暖，兼顧部分制冷和熱水需求的項目。該系統可應用于各種供暖和供冷末端方式，如明裝/暗裝風機盤管采暖/制冷、地板輻射采暖、散熱器等

七、項目照片：

1.7萬平米的馨和園綜合樓號稱大連第一高校商場，承包了大外學生日常的衣食起居

1.6萬平米的百味園食堂大樓每天來些就餐的校內外客流量非常大
