魯禹超低溫空氣源熱泵地暖空調兩聯供系統涿州市百尺竿鎮千平米別墅采暖制冷工程

一、工程概況

項目名稱：河北省涿州市百尺竿鎮1200㎡獨棟別墅超

項目地點：河北省涿州市百尺竿鎮

項目圍護結構：四面實墻，朝南墻兩扇雙層中空大玻璃窗戶及別墅正門。西墻為側門，制冷面積1000㎡。采暖面積：1200㎡

項目?jī)?nèi)容：魯禹超低溫空氣源熱泵地暖空調兩聯供系統

項目預期：系統采用二次系統利用緩沖水箱實現去耦作用，穩定系統壓力，避免主機頻繁啟停，延長使用壽命。

方案設計理念：實現“低溫采暖，高溫制冷”從而達到節能目的。通過對項目系統的集成控制，達到“恒溫、恒濕、恒氧、恒靜、恒潔”的目標，并達到節能的目標。

機組功能應用：采用魯禹超低溫空氣源熱泵機組為別墅提供冬季采暖熱量，且機組最低運行溫度可達-25℃，冬季不用任何輔助能源可正常工作，夏季亦可為別墅提供制冷。

二、設計目標

冬季采暖面積為1200㎡，室內設計溫度范圍18℃-23℃，冬季設計室外平均溫度為：-5℃。供暖末端采用地板采暖,

夏季制冷面積為1000㎡，室內設計溫度范圍23℃-26℃，夏季設計室外平均溫度為：35℃。制冷末端采用風機盤管采暖,

恒溫：冬季開啟地暖模式，可保證室內18-23℃恒溫，夏季開啟空調與地暖同時制冷模式，可保證室內23-26℃恒溫。

恒濕：冬季通過地暖升溫除濕，夏季通過空調制冷除濕，可保證室內相對濕度60%恒濕。

恒氧：通過新風設備的配合，可及時將室內污染氣體排出室外，同時將室外新鮮空氣引進室內，保證室內空氣的清新度。

恒潔：通過新風系統的初效過濾和風機盤管內置凈化箱有效去除室內外PM2.5，保證室內空氣的清潔。

恒靜：冬季采暖采用地板輻射采暖，夏季制冷采用地板輻射制冷，同時風機盤管開最小檔輔助制冷和除濕，室內無噪音、無吹風感，舒適度較高。

三、設計依據：

1、《采暖通風與空氣調節設計規范》(2008版)

2、《地面輻射供暖技術規程》(JGJ142-2012)

3、《建筑給排水及采暖工程施工質量驗收規范》(GB50242-2002)

4、《低溫?zé)崴匕宸笤O(shè)供暖系統施工安裝》(03K404)

5、《細石混凝土地面施工工藝標準>(704-1996)

6、《建筑給水排水及采暖工程施工質量驗收規范》(GB50242-2002)

7、《建筑工程施工質量驗收統一標準》(GB50300-2001)

8、其他相關規范和標準

四、氣象參數參考

涿州市地處華北平原西北部，北京西南部，京畿南大門。涿州市隸屬于河北省。涿州市屬暖溫帶半濕潤季風區，大陸性季風氣候特點顯著，溫差變化大，四季分明。涿州市年平均溫度11.6℃。7月份溫度最高，月平均溫度為26.1℃。6月份極高溫度41.9℃。1月份氣溫最低，月平均溫度零下5.4℃。年較差31.5℃。無霜期累年平均為178天。初霜最早在10月2日，最晚在10月27日。地面溫度累年平均為14.2℃。累年平均凍土深度為40厘米。凍土?xí)r間最早在12月3日，解凍在3月11日，最長連續凍結122天。

五、熱負荷計算及超低溫空氣源熱泵地暖空調機組選型

由于機組受氣溫、自來水水溫的影響，熱效率會發生變化，所以我們的方案是冬季最低溫度-7℃工況為標準計算機組的配備。其他時期的熱效率要高于方案設計的標準。

在冬季-7℃工況下，YLK-71rd機組制熱量為48.5KW，額定輸入功率：19.2KW ;制冷量為65KW，額定輸入功率：20.7KW;YLK-30rd機組制熱量為20.3KW，名義功率：7.7KW ，制冷量為24KW，額定輸入功率：8.6KW;

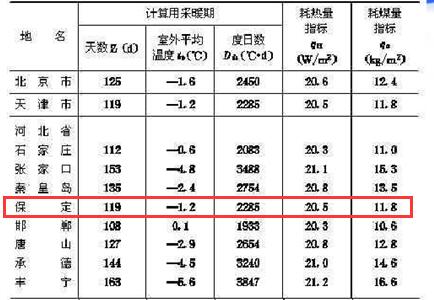

依據全國主要城鎮采暖期有關參數及建筑物耗熱量、采暖耗煤量指標和并考慮該獨棟別墅四周空曠且透熱高的建筑耗能情況，負荷給定及機組選型計算如下：

冬季供暖熱負荷計算：(48.5KW+20.3KW)/1200㎡=57.33W/㎡

夏季制冷負荷計算：(65kw+24kw)/1200㎡=74.17W/㎡

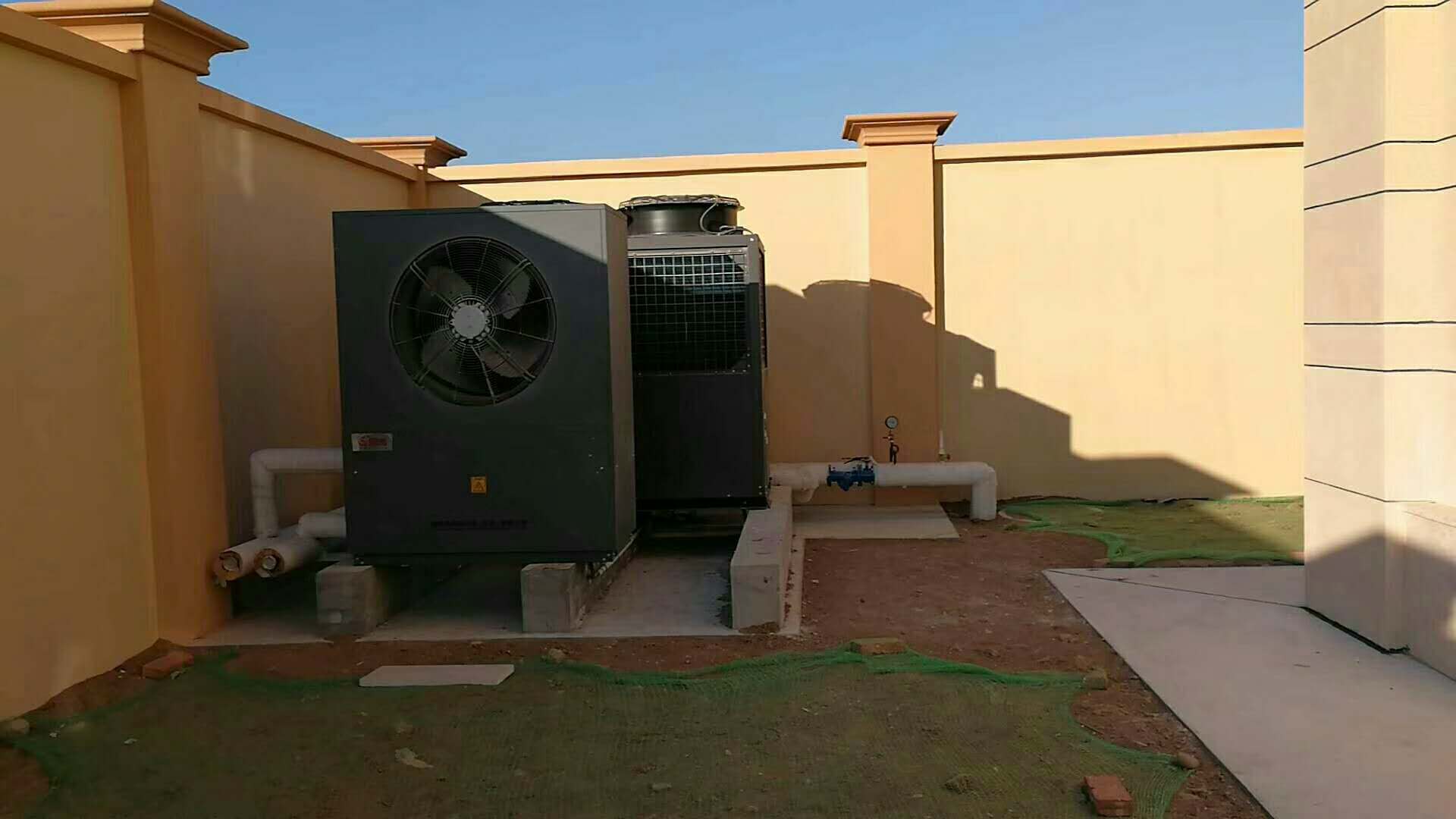

結論：選用魯禹超低溫空氣源熱泵LYK-71RD和LYK-30RD各一臺即可滿足1200平米別墅冬季采暖和夏季制冷要求
