10000㎡政府辦公樓超低溫空氣源熱泵采暖制冷

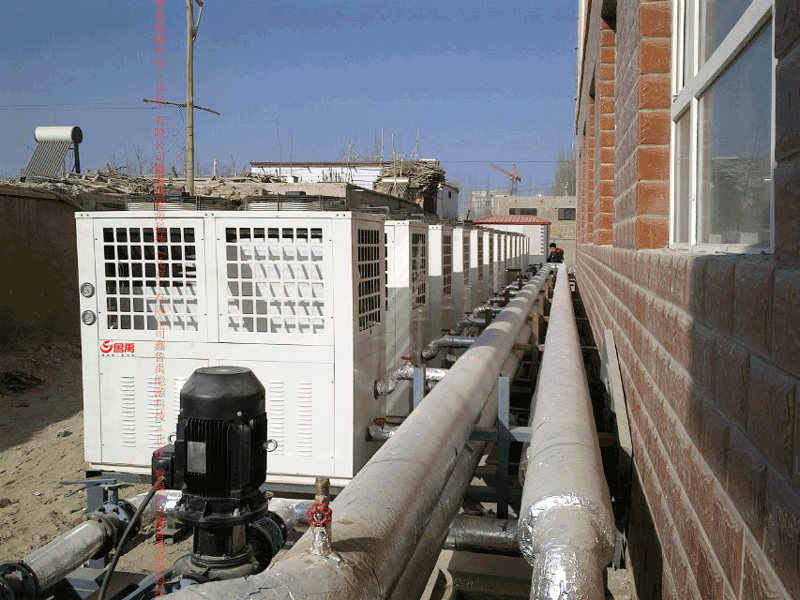

新疆和田地區于田縣10000㎡政府辦公大樓采用魯禹超低溫空氣源熱泵采暖、制冷方案.
(一)概況
于田縣待建政府辦公大樓建筑面積10000平方米，節能建筑，現擬定采用魯禹超低溫空氣源熱泵提供冷熱源，末端使用暗裝風機盤管來實現夏季制冷，冬季采暖使用地板低溫輻射采暖。
(二)供暖、制冷主機選型
選用鑫魯禹能源科技(北京)有限公司生產的魯禹冷暖型超低溫空氣源能熱泵LYK71RD 14臺。
LYK71RD 技術參數
制冷量 67kw（在環境溫度35℃的情況下）， 制熱量75kw （在環境溫度7℃的情況下），輸入功率18.7kw ，產熱水量2200升/小時， 體積 1100*2100*2000mm，重量850kg。
電壓380v。
總輸入功率18.7*14=261.8kw,總冷量67*14=938kw,總熱量75*14=10504kw,總重量780*14=1900kg。
(三)末端采用的形式
夏季制冷采用暗裝風機盤管的形式。
冬季采暖采暖采用地板低溫輻射采暖形式。
(四)運行費用計算
1冬季采暖的運行費用
根據國家標準GB50176-93《民用建筑熱工設計規范》，于田縣的計算用的采暖天數112天，室外的平均溫度-2.1℃，節能建筑耗熱量指標20.7w/㎡，
每天建筑物所需要的平均熱能為：24h*20.7w/m2*10000m2=4968kwh
采暖期間建筑物所需要的總熱能為：112*4968=556416kwh
主機在室外平均溫度的情況下的能效比為1：3. 電價0.5元/kwh
則機組在平均溫度的情況下冬季運行費用為：0.5*556416/3=92736元
機組如選擇在白天氣溫高的時段運行且低溫水供暖(30-35℃)能效比為1：4.5
則機組在白天地暖的運行費用為0.5 *556416/4.5=61824元
因此，冬季的運行費用在61824—92736元之間。785.4
注：主機在冬季平均溫度的情況下，冬季每天的平均運行時間為：4968/18.7*14*3=6小時。
2夏季制冷費用與普通的中央空調一致。
3空氣源熱泵為辦公大樓每天提供5噸衛生熱水，僅供衛生間洗手使用，如需要洗浴熱水則要另配機組。
(五)魯禹超低溫空氣源熱泵的特點
由于空氣源熱泵熱泵它是把空氣的能量直接轉化成熱水，它在冬季-25℃的環境溫度下機器正常運行且能效比為1：2，運行中沒有任何的廢氣廢水的排放，是一種節能環保的高科技的暖通設備。它的安裝不受任何條件限制和國家政策的約束，它的安裝占地面積小，簡易方便，機器可放置在露天。同時又不受采光面積的限制。
與水源熱泵相比不需要使用地下水，不需要打井，，不需要機房。
與地源熱泵相比不需要地埋管，不需要打地埋管的豎井。
(六) 地板輻射采暖實施方案
為使魯禹超低溫空氣源熱泵更加節能，室溫更加舒適，地板輻射供暖的水溫應是30-35℃，因此，地暖的鋪設做特殊設計。下圖是地暖鋪設的示意圖，在實際施工時施工人員應按圖中的方式進行。
