超低溫空氣源熱泵熱水工程格林豪泰酒店地安門店案例展示
一、用戶需求及項目概況：

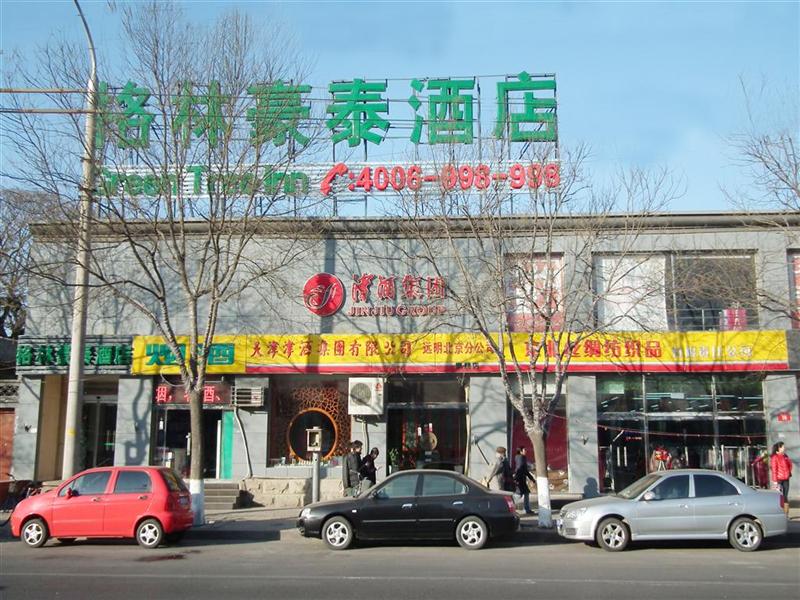

格林豪泰精品酒店位于北京市東城區地安門東大街41號。是一家涉外的精品酒店，距離地鐵6號線南鑼鼓巷F出口0.3公里。酒店坐落于北京市中心的老北京四合院保護區之內，西鄰南鑼鼓巷和后海，舉步可以到達古香古色的老北京文化街及中央戲劇學院，周邊多條公交線路。酒店2010年01月開業，主樓高2層，各類客房總數45間(套)。用水量要求滿足每天5噸42℃熱水,現根據客戶要求提供一套可實現、可執行的完整超低溫空氣源熱泵制取熱水方案并進行實施安裝。
當地氣候狀況：
北京的氣候為典型的暖溫帶半濕潤大陸性季風氣候，夏季炎熱多雨，冬季寒冷干燥，春、秋短促。年平均氣溫10~12攝氏度。1月-7~-4攝氏度，7月25~26攝氏度。極端最低-27.4攝氏度，極端最高42攝氏度以上。全年無霜期180~200天。
二、超低溫空氣源熱泵機組系統標準
本方案根據以下標準設計：
l IOS9001/2000 企業認證
l JGJ/T16-92 民用建筑電氣設計規范
l GB 50057-94 建筑物防雷設計規范
l GB50189-2005 公共建筑節能設計標準
l GB7725-1996 房間空調器標準
l GB/T18430.1-2007 蒸汽壓縮循環制冷(熱泵)工商業用和類似用途的冷水(熱泵)機組
l GB/T2136-2008 商業或工業用及類似用途的熱示水機
l GBJ242-82 采暖與衛生工程施工及驗收規范
三、 方案設計原理及可執行性

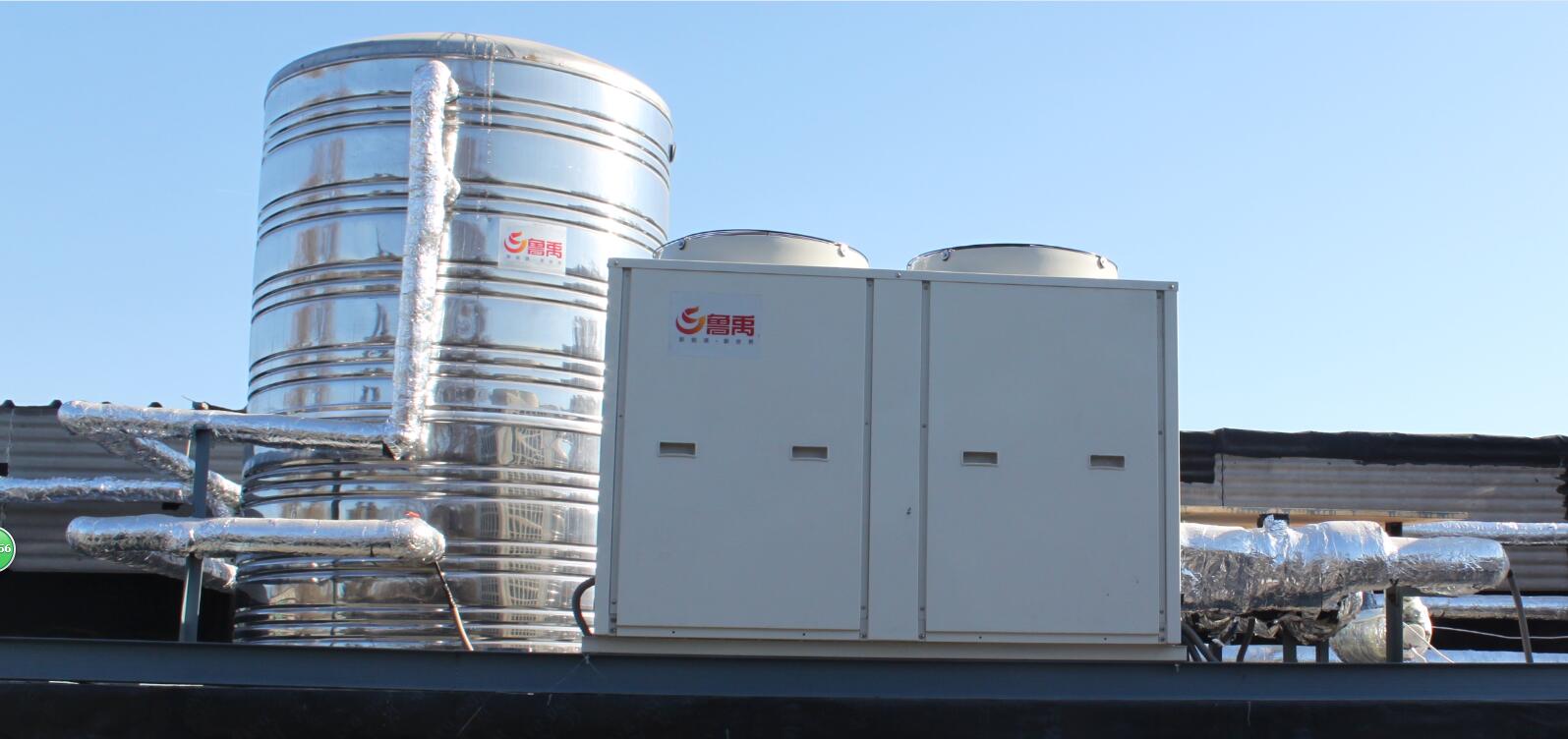

本項目以空氣為能源，采用高效魯禹超低溫空氣源熱泵機組LYK30RD一臺，機組運行環境溫度-25℃至50℃。
1.機組技術參數：
型號： LYK71RD
額定電壓： 380V/50HZ
額定功率：9.7KW
產水量： 800L/H
制熱量： 30KW
接管尺寸: DN65
制冷劑： R22
蒸發器: 高效波紋式同軸套管
冷凝器: 采用高效銅鋁翅片
出風形式: 頂出風
工作環境: -25℃—50℃
重量： 280KG
總負荷設計在：18.7KW/380v

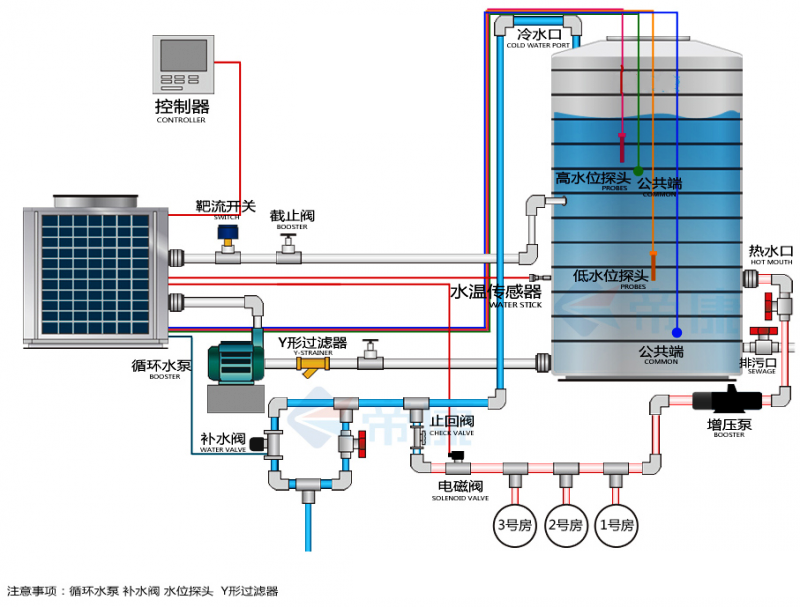

2.超低溫空氣源熱泵原理示意圖：
3.超低溫空氣源熱泵系統特點：
(1)24小提供熱水。
(2)冬季低溫運行，比普通中央空調效率高50-80%。
(3)無污染環境，無排放，環保節能。
(4)全部系統采用智能化電腦控制，可達到無人值守的效果;
(5)運行費用低，后期維護少，運行穩定，容易滿足建筑設計及安裝的需要。
四、施工方案
1.不破壞建筑物的結構和承載能力。
2.不破壞樓頂面的防水層和附屬設施。
3.采取堅固措施，保證系統設備能經受風雨的負載。
4.機組可放置樓頂，為樓頂日后維修提供便利。
5.電控系統的安全符合GB8877規定的要求。
6.電源線及信號線的安裝符合GB50258規定要求。
7.管道采用熱鍍鋅國標管，保溫為像塑保溫。
8.配備水流開關，保護機組正常運行，延長其使用壽命。
9.調試驗收：整個系統在運行或靜態時均不出現滲漏現象，安裝符合驗收標準規定的指標，水溫、水質檢驗符合設計要求。
五、系統功能及特點
1.高效節能，成本低廉
最大效率的利用太陽能量可節約能源75%以上，運行成本大大降低，智能化控制，無人值守，可以節省人員開支，所以日常運行費用很低。
2.安全可靠，沒有危險
機組沒有常規能源所存在的易燃易爆、中毒、等危險，不怕風、雨、雪因此是安全可靠的熱水系統。
3.綠色環保，無污染
采用了電能清潔綠色能源，避免了礦物燃料對環境的污染。因此，系統在制熱水的過程中沒有粉塵懸浮微粒的污染，也沒有廢渣，廢水物的產生，更沒有硫化物、氮化物、一氧化碳和二氧化碳的排放，符合國家環保政策，利國利民，為用戶提供了一個干凈、舒適的生活空間。
4.控制先進，智能運行
系統采用了先進的智能化控制技術，實行自動控制，最佳經濟運行，可設置全天候供應熱水，使用非常方便。
5.整個熱泵系統運行安全可靠，使用壽命長。
6.運行費用是電熱水器的1/3;燃氣鍋爐的1/3;燃油鍋爐的1/3，全年綜合能效比達到1：3以上。
7.機組運行環境：
機組可在環境溫度-25℃～50℃范圍內正常工作，超低溫高效空氣源熱泵可在-25℃工作，且該設備最大優勢是在低溫下能效比比傳統的熱泵高50～80%，被歐盟市場用戶普通采用冬季供暖及制取熱水
8.保護錯施
高低壓保護;相序保護;過載保護;過載過流保護;冬季防凍保護;排氣溫度過高保護;系統壓力過高卸壓功能;自動化霜;參數設定;故障查詢;智能控制功能。
六、經濟分析

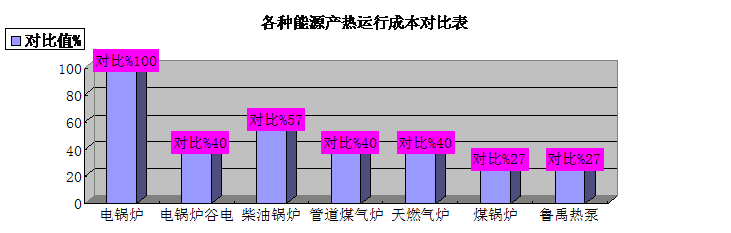

熱泵與常用能源產熱水費用參考
星級賓館每天需要50度生活熱水大約為60噸
|
采暖方式 |
燃料價格 |
熱比值 |
出水溫度℃ |
熱水全年運行費用 |
|
燃氣供熱 |
2．05元/㎡ |
75% |
50℃ |
26.11萬元/年 |
|
電鍋爐 |
0．48元/度 |
95% |
50℃ |
76.27萬元/年 |
|
熱泵機組 |
0．48元/度 |
220% |
50℃ |
19.06萬元/年 |
以上數據僅供參考
運行費用估算：
1.冬季的運行費用：北京冬季按125天計算，機組在-7度的環境溫度下的發熱量是43KW.5噸水溫度提升40度（從10度提升到50）需要的熱能為5*40*1.163=232.6KWH。熱泵工作的時間為232.6/43=5.41小時，電的消耗為5.41*18.7=101.17KWH。每度電按0.8元計算，每天的費用是101.17*0.8=81元，冬季的運行費用是81*125=10125元。
2.其他的季節的運行費用，機組在環境溫度20度的情況下的發熱量為75KW，熱泵工作時間為232.6/75=3.10小時，電的消耗為3.10*18.7=57.97KWH，每天的運行費用57.97*0.8=46.38元，春夏秋按240天計算，則運行費用為240*46.38=11131.2元。因此，全年的運行費用是10125+11131.2=2156.2萬元
