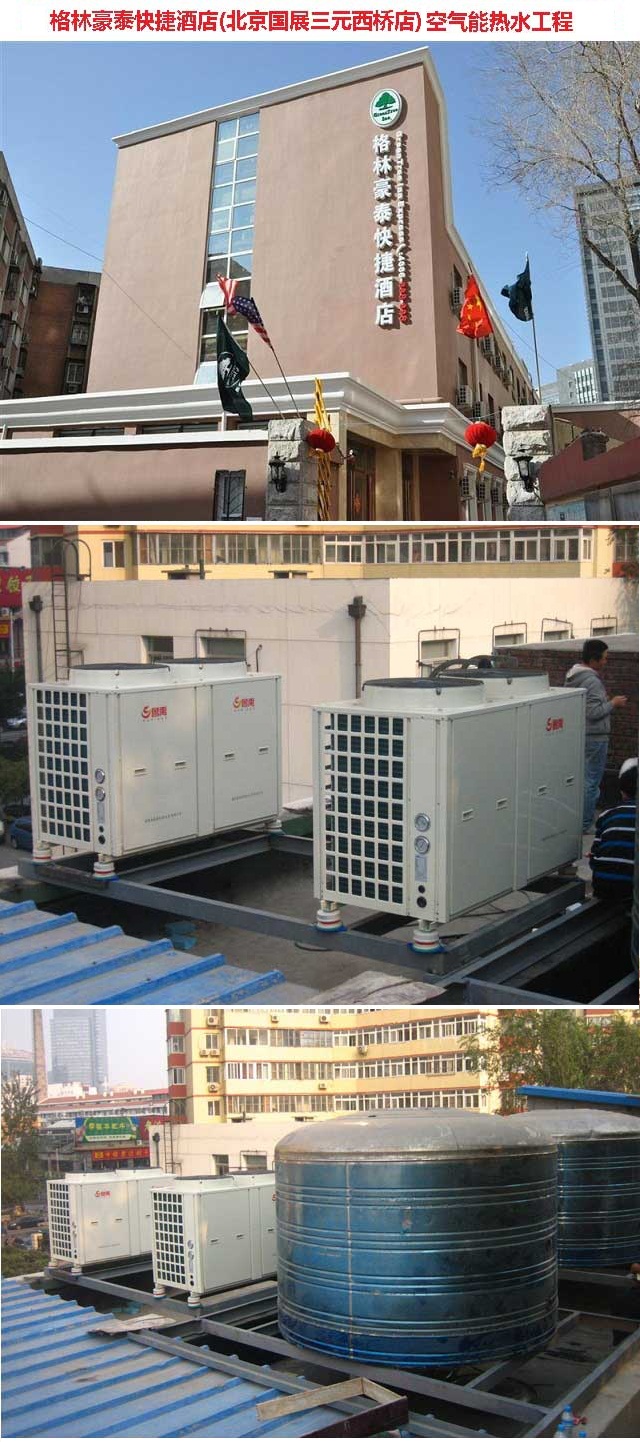

超低溫空氣源熱泵熱水工程格林豪泰酒店北京國展三元西橋店
一、項目簡介
格林豪泰(北京國展三元西橋店)坐落于北京三元橋國展商圈，距離三元橋國展舉步即達，于2012年開業,擁有大床房，標準房，家庭房等多種房型78間，配套設施齊全，提供24小時熱水淋浴，光線寬帶，早餐廳，液晶電視，獨立空調，IDD電話等設施。是您出差辦公，商務洽談，休閑旅游的理想場所。
本項目為20噸洗浴熱水項目，采用魯禹超低溫空氣源熱泵熱水機組。
項目要求：每天產熱水20噸，水溫48℃。
現根據客戶要求提供一套可實現、可執行的完整中央熱水解決方案。
二、超低溫空氣源熱泵熱水機組系統標準
本方案根據以下標準設計：
C C C 國家質量技術監督總局認證
IOS9001/2000 企業認證
JGJ/T16-92 民用建筑電氣設計規范
CE 出口歐盟CE認證
EN14511 熱泵能效標準認證
GB 50057-94 建筑物防雷設計規范
GB50189-2005 公共建筑節能設計標準
GB7725-1996 房間空調器標準
GB/T18430.1-2007 蒸汽壓縮循環制冷(熱泵)工商業用和類似用途的冷水(熱泵)機組 GB/T2136-2008 商業或工業用及類似用途的熱示水機
GBJ242-82 采暖與衛生工程施工及驗收規范
三、 方案設計原理及可執行性
本項目以空氣為能源，采用高效魯禹超低溫空氣源熱泵機組。機組運行環境溫度-20-45℃。不銹鋼保溫儲水箱，容量為20立方。

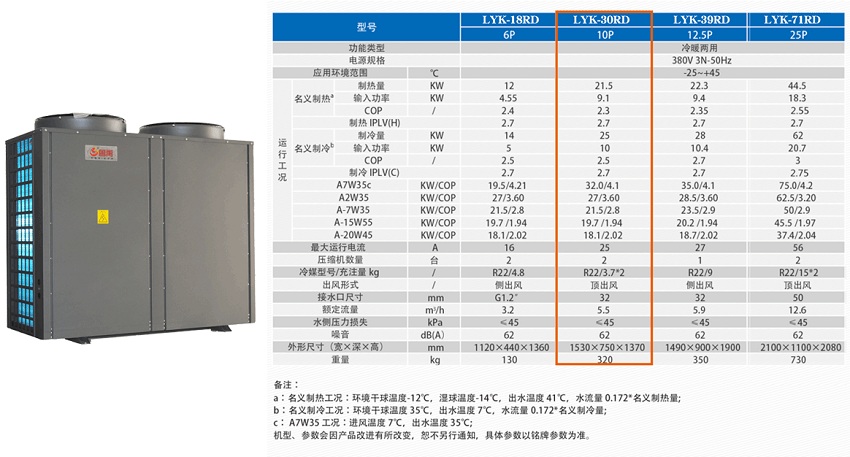

可配備LYK30RD機組2臺；
3.1、單臺系統原理圖：
3.2、運行原理：
（1）熱泵機組通過空氣中的熱交換提取熱能，達到制熱的目的。
(2)用較少的電能換取最大量的空氣熱能。
（3）熱泵機組通過空氣的熱交換，把低品位的熱量換成高品位的熱能。從而達到冬季為建筑采暖的效果。
（4）20噸保溫水箱在底部1/3處做一隔板，電磁閥啟動自來水水平進入水箱的底部進行上水，熱水出口在水箱的中部，當熱水放出水箱的1/3處時冷水自動補充，直到水箱水滿補水自動停止。在水箱的中部放一熱泵的出水感溫探頭，在水箱的底部放一熱泵進水的感溫探頭，當水箱底部的水溫低于設定的溫度時熱泵自動啟動，當熱泵把水加熱的設定的溫度時熱泵自動停止工作，從而保證了熱水溫度的恒溫性。
（5）緩沖水箱保護系統安全，防止液擊，管道系統膨脹損壞設備。
3.3超低溫空氣源熱泵熱水機組系統特點：
（1）24小提供熱水。
（2）冬季低溫運行，比普通中央空調效率高50-80%。
（3）無污染環境，無排放，環保節能。
（4）全部系統采用智能化電腦控制，可達到無人值守的效果；
（5）運行費用低，后期維護少，運行穩定，容易滿足建筑設計及安裝的需要。
四、施工方案
1．不破壞建筑物的結構和承載能力。
2．不破壞樓頂面的防水層和附屬設施。
3．采取堅固措施，保證系統設備能經受風雨的負載。
4．機組可放置樓頂，為樓頂日后維修提供便利。
5．儲水箱可放置室內，降低冬季熱量損耗。
6．電控系統的安全符合GB8877規定的要求。
7．電源線及信號線的安裝符合GB50258規定要求。
8．管道采用熱鍍鋅國標管，保溫為像塑保溫。
9．配備水流開關，保護機組正常運行，延長其使用壽命。
10．調試驗收：整個系統在運行或靜態時均不出現滲漏現象，安裝符合驗收標準規定的指標，水溫、水質檢驗符合設計要求。
五、系統功能及特點
1．高效節能，成本低廉
最大效率的利用太陽能量可節約能源75%以上，運行成本大大降低，智能化控制，無人值守，可以節省人員開支，所以日常運行費用很低。
2．安全可靠，沒有危險
機組沒有常規能源所存在的易燃易爆、中毒、等危險，不怕風、雨、雪因此是安全可靠的熱水系統。
3．綠色環保，無污染
采用了電能清潔綠色能源，避免了礦物燃料對環境的污染。因此，系統在制熱水的過程中沒有粉塵懸浮微粒的污染，也沒有廢渣，廢水物的產生，更沒有硫化物、氮化物、一氧化碳和二氧化碳的排放，符合國家環保政策，利國利民，為用戶提供了一個干凈、舒適的生活空間。
4．控制先進，智能運行
系統采用了先進的智能化控制技術，實行自動控制，最佳經濟運行，可設置全天候供應熱水，使用非常方便。
5．整個熱泵系統運行安全可靠，使用壽命長。
6．運行費用電電熱水器的1/4；燃氣的1/3；燃油的1/3，全年綜合能效比達到1：3以上。
7．機組運行環境：
機組可在環境溫度-15℃～50℃范圍內正常工作，超低溫高效空氣源熱泵可在-20℃工作，且該設備最大優勢是在低溫下能效比比傳統的熱泵高50～80%，被歐盟市場用戶普通采用冬季供暖及制取熱水
8．保護錯施
高低壓保護；相序保護；過載保護；過載過流保護；冬季防凍保護；排氣溫度過高保護；系統壓力過高卸壓功能；自動化霜；參數設定；故障查詢；智能控制功能。
六、經濟分析
熱泵與常用能源產熱水費用參考
星級賓館每天需要50度生活熱水大約為60噸
|
采暖方式 |
燃料價格 |
熱比值 |
出水溫度℃ |
熱水全年運行費用 |
|
燃氣供熱 |
2．05元/㎡ |
75% |
50℃ |
26.11萬元/年 |
|
電鍋爐 |
0．48元/度 |
95% |
50℃ |
76.27萬元/年 |
|
熱泵機組 |
0．48元/度 |
220% |
50℃ |
19.06萬元/年 |
以上數據僅供參考
運行費用估算：
1. 冬季的運行費用：北京冬季按125天計算，機組在-7度的環境溫度下的發熱量是49KW.
20噸水溫度提升40度（從10度提升到50）需要的熱能為20*40*1.163=930KWH。熱泵工作的時間為930/49=19小時，電的消耗為19*23.7=450KWH。每度電按0.8元計算，每天的費用是450*0.8=360元，冬季的運行費用是360*126=45000元。
2.其他的季節的運行費用，機組在環境溫度20度的情況下的發熱量為86KW，熱泵工作時間為930/86=11小時，電的消耗為11*23.7=256KWH，每天的運行費用256*0.8=205元，春夏秋按240天計算，則運行費用為240*205=49000元。因此，全年的運行費用是4.5+4.9=9.4萬元。
